LMK1-0.66-20I
一、技术要求
1、电流互感器用于户内，供额定电压0.72kV以下使用。额定频率50/60Hz的交流电路中，做电流/电能测量和继电器保护之用。符合GB/T2084.1-2010和GB/T2084.2-2014标准。
2、磁路设计新颖，补偿方法先进，工艺技术精湛，性能安全可靠，外形小巧美观。
3、外壳选用高强度阻燃PC，全封闭结构，阻燃等级为V1。
4、内部铁芯选用优质取向硅钢片。
5、线径严格按照经济电流密度选定，确保温升更少。
6、先进可靠的检测设备，保证符合质量标准。
二、产品选型表：
电流比（A） | 额定容量（VA） | 穿心匝数 | ||||
1级 | 0.5级 | 0.5S级 | 0.2级 | 0.2S级 | ||
5/5 | 2.5 | 2.5 | 15 | |||
10/5 | 2.5 | 2.5 | 10 | |||
15/5 | 2.5 | 2.5 | 5 | |||
20/5 | 5 | 2.5 | 5 | |||
25/5 | 5 | 2.5 | 4 | |||
30/5 | 5 | 2.5 | 4 | |||
40/5 | 2.5 | 2 | ||||
50/5 | 5 | 2.5 | 2 | |||
75/5 | 2.5 | 1 | ||||
75/5 | 5 | 5 | 2 | |||
100/5 | 5 | 2.5 | 1 | |||
150/5 | 5 | 5 | 2.5 | 2.5 | 2.5 | 1 |

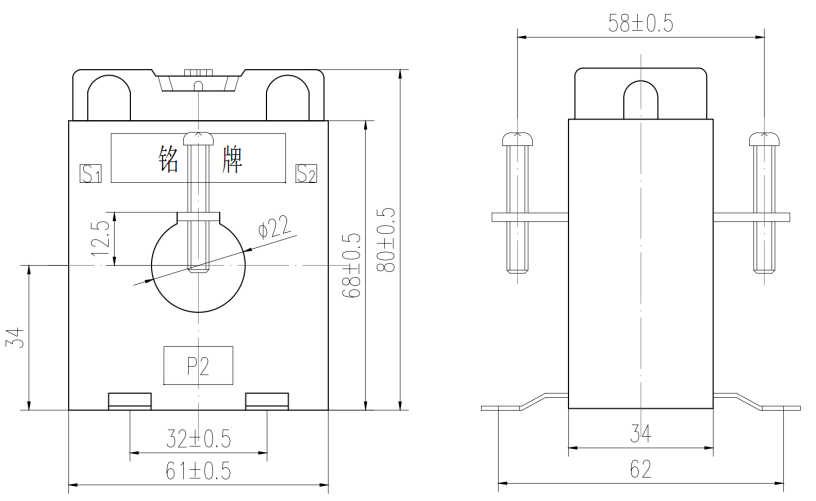

三、产品尺寸
四、选型详见样本：（可下载）
