LMK2-0.66-30
一、技术要求
1、电流互感器用于户内，供额定电压0.72kV以下使用。额定频率50/60Hz的交流电路中，做电流/电能测量和继电器保护之用。符合GB/T2084.1-2010和GB/T2084.2-2014标准。
2、磁路设计新颖，补偿方法先进，工艺技术精湛，性能安全可靠，外形小巧美观。
3、外壳选用高强度阻燃PC，全封闭结构，阻燃等级为V1。
4、内部铁芯选用优质取向硅钢片。
5、线径严格按照经济电流密度选定，确保温升更少。
6、先进可靠的检测设备，保证符合质量标准。
二、产品选型表：
电流比（A） | 额定容量（VA） | 穿心匝数 | ||||
1级 | 0.5级 | 0.5S级 | 0.2级 | 0.2S级 | ||
5/5 | 5 | 5 | 5 | 5 | 5 | 15 |
10/5 | 5 | 5 | 5 | 5 | 5 | 8 |
15/5 | 5 | 5 | 5 | 5 | 5 | 5 |
20/5 | 5 | 5 | 5 | 5 | 5 | 4 |
25/5 | 5 | 5 | 5 | 5 | 5 | 3 |
30/5 | 5 | 5 | 5 | 5 | 5 | 3 |
40/5 | 5 | 5 | 5 | 5 | 5 | 2 |
50/5 | 5 | 5 | 5 | 5 | 5 | 2 |
75/5 | 5 | 5 | 5 | 5 | 5 | 1 |
50/5 | 10 | 10 | 10 | 10 | 10 | 3 |
75/5 | 10 | 10 | 10 | 10 | 10 | 2 |
100/5 | 10 | 5 | 5 | 5 | 5 | 1 |
150/5 | 10 | 10 | 10 | 10 | 10 | 1 |
200/5 | 10 | 10 | 10 | 10 | 10 | 1 |
250/5 | 10 | 10 | 10 | 10 | 10 | 1 |
穿心1匝可做到的精度：
50/5，0.5级，2.5VA；40/5，1.0级，2.5VA；30/5，3.0级，2.5VA。

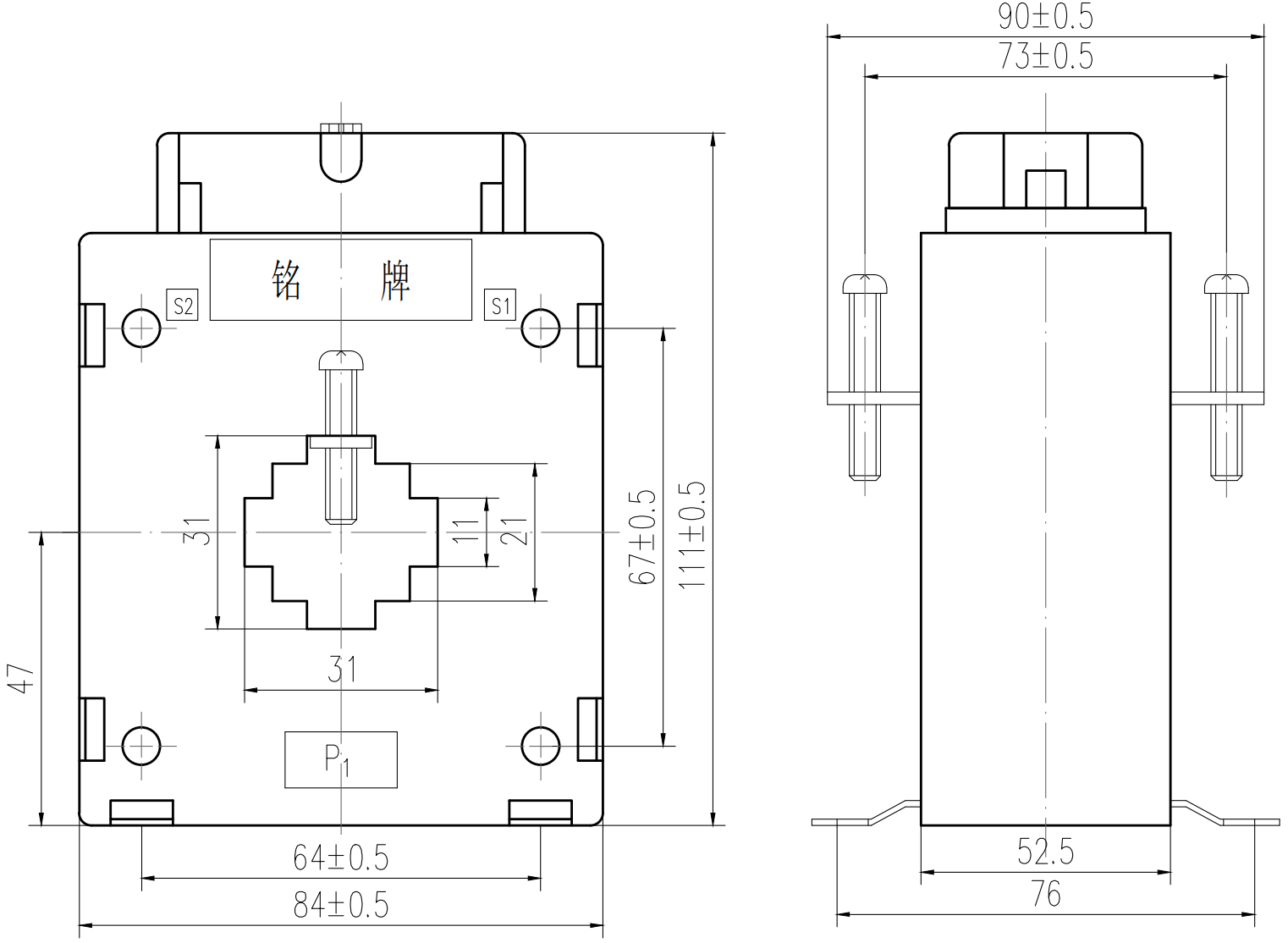

三、产品尺寸
四、选型详见样本：（可下载）
